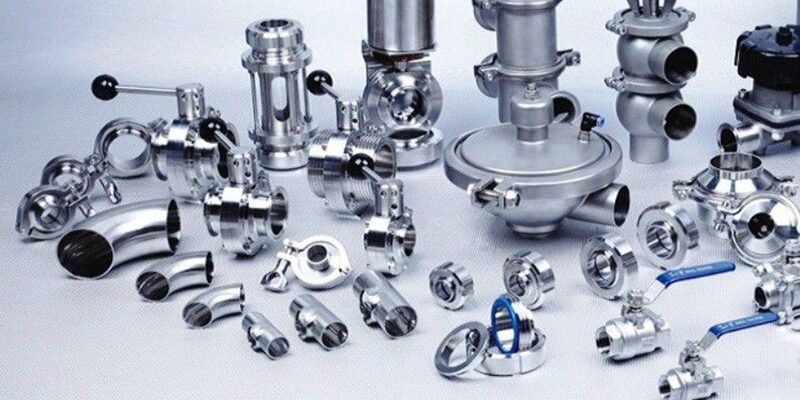

Трубопроводная арматура: виды, классификация и применение

Обеспечение стабильной работы инженерных систем — задача, которая стоит как перед коммунальными службами, так и перед промышленными гигантами. Центральным элементом любой сети, транспортирующей жидкие или газообразные среды, является трубопроводная арматура. Без этих устройств невозможно контролировать потоки, регулировать давление и обеспечивать безопасность эксплуатации.

В этой статье мы подробно разберем, какая бывает арматура для трубопроводов, где она применяется и как правильно выбрать устройства для конкретных задач.

Что такое трубопроводная арматура и её главные функции

Трубопровод — это сложная система, которая не может состоять только из труб. Чтобы управлять потоком рабочей среды (будь то техническая вода, химические растворы, пар или газ), на магистралях устанавливают специальные технические устройства.

В зависимости от назначения, они выполняют следующие задачи:

• Полное перекрытие движения жидкости или газа в системе.
• Регулирование параметров среды (давления, температуры, расхода).
• Защита оборудования и труб от аварийных скачков давления и гидроударов.
• Предотвращение движения потока в обратном направлении.
• Разделение или смешивание потоков различных сред.

Основные виды трубопроводной арматуры

Вся арматура, устанавливаемая на водопровод, газовые сети или промышленные объекты, делится на несколько функциональных классов.

1. Запорная арматура

Самый массовый класс устройств. Её главная задача — герметично перекрыть поток. Эксплуатируется в двух крайних положениях: «открыто» и «закрыто».

• Задвижки (клиновые, шланговые, ножевые): оптимальны для магистральных трубопроводов с большим диаметром (от Ду 15 до Ду 1200 и более). Обладают минимальным гидравлическим сопротивлением.
• Шаровые краны: современные, надежные и быстродействующие устройства. Поворот рукоятки (или срабатывание привода) на 90 градусов полностью останавливает поток.
• Вентили (клапаны запорные): используются там, где важна высокая герметичность, часто на линиях с высоким давлением.

2. Регулирующая арматура

Применяется для точного управления параметрами технологического процесса путем изменения расхода среды.

• Регулирующие клапаны: изменяют проходное сечение для поддержания заданного давления или расхода.
• Смесительные клапаны: используются для объединения нескольких потоков (например, горячей и холодной воды) в один.

3. Защитная и предохранительная арматура

Эти устройства работают в автоматическом режиме и защищают трубопровод от разрушения при нештатных ситуациях.

• Предохранительные клапаны: сбрасывают избыток давления, если оно превышает допустимую норму (например, номинальное давление PN40).
• Обратные клапаны: пропускают среду только в одном направлении, исключая её движение назад при остановке насоса.

Сферы применения: от ЖКХ до промышленности

Современная трубопроводная арматура проектируется под конкретные условия эксплуатации, учитывая агрессивность среды, температуру и давление.

Водоснабжение и отопление

Централизованный водопровод и теплосети требуют оборудования с высокой коррозийной стойкостью. Здесь чаще всего используются чугунные задвижки с обрезиненным клином и латунные или стальные шаровые краны. Главное требование — чтобы чистая вода не меняла химический состав, а узлы управления служили десятилетиями.

Канализация и водоотведение

Специфика этой сферы — наличие твердых примесей и вязких фракций. Системы, через которые транспортируется промышленная или бытовая канализация, оснащаются:

1. Шиберными (ножевыми) задвижками, способными перерезать волокнистые включения в потоке.
2. Полнопроходными обратными клапанами (например, шарового типа), которые не забиваются стоками.

Промышленность и энергетика

На химических заводах, нефтеперерабатывающих предприятиях и ТЭЦ арматура работает в экстремальных режимах. Здесь важна строгая техническая точность (соответствие стандартам ISO, ASME, DIN) и устойчивость к высоким температурам (пар, перегретая жидкость). Применяются легированные стали, специальные уплотнения и автоматизированные системы управления (электро- и пневмоприводы).

Как выбрать арматуру: чек-лист для инженера

Чтобы система работала без сбоев, при подборе элементов учитывайте следующие параметры:

1. Рабочая среда: её химический состав, вязкость, температура и абразивность.
2. Параметры давления: номинальное давление (PN или Ру), которое должна выдерживать конструкция.
3. Диаметр трубопровода: номинальный размер (DN или Ду), определяющий пропускную способность.
4. Тип присоединения: фланцевое (для средних и больших диаметров), приварное (для критических нагрузок) или муфтовое/резьбовое (для малых диаметров).
5. Способ управления: ручной (маховик, рычаг), редукторный или дистанционный (с помощью электропривода, интегрированного в общую систему автоматизации).

Правильный подбор компонентов от Укрспецарматура — это гарантия того, что сеть выдержит любые эксплуатационные нагрузки, а плановый ремонт не превратится в ликвидацию аварии.
